JDA-3100智能综合辅助系统作为智能牵引变电所不可缺少的重要组成部分，用于实现对变电所各种辅助生产系统的优化整合、管理控制。系统集成视频监控子系统、安全防范子系统、环境监测子系统、门禁子系统、智能控制子系统（完成灯光控制、空调控制、风机控制、水泵控制），实现各辅助系统间的信息交互、智能预案和可视化复核，并且具备与生产系统（SCADA系统）的信息共享及信息互动功能。

系统架构

系统由子站系统、传输网络、主站系统三部分组成。

• 子站系统

对所内的视频监控、环境监测、安全防范、消防报警、门禁、智能控制等系统进行整合，主要负责对变电站视频、音频、环境、报警、门禁等信息进行采集、编码、存储及上传，并通过预置的规则进行自动化联动。子站系统采用分层架构，由设备层、平台层组成。

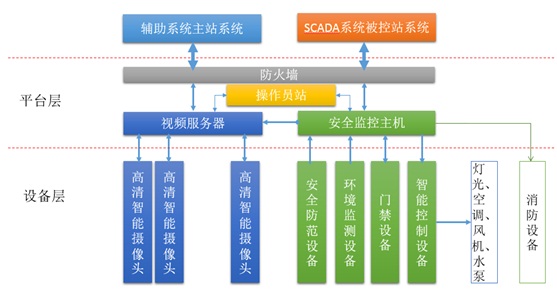

子站系统组成图

• 传输网络

采用铁路信号系统提供的传输通道。

• 主站系统

配置、管理所辖变电所的辅助系统设备，接收由所辖变电所上报的环境、报警等信息，满足主站系统用户对视频、安全防范、环境监测信息的查看、变电站环境动力设备控制的要求。主要由视频服务器、报警服务器、存储服务器、视频工作站、复视终端等设备组成。

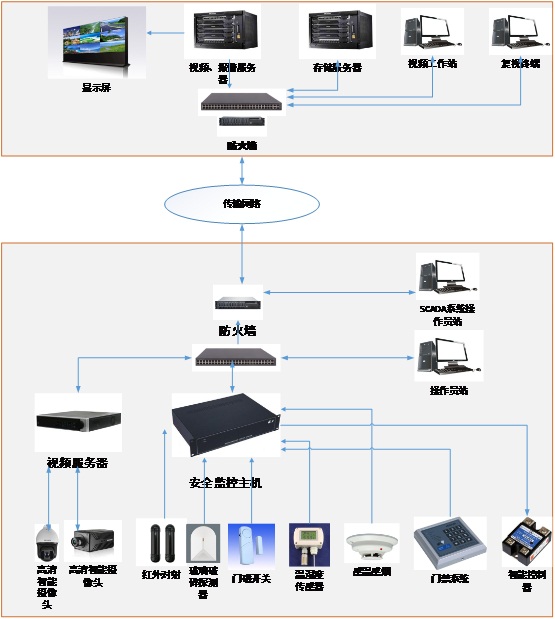

系统架构示意图

系统特点

1. 对安全监控等辅助系统进行高度整合和优化管理，实现系统集成化智能化，提供完整的变电所安全运行解决方案。
2. 与供电SCADA系统的无缝对接，实现信息共享和信息互动。
3. 通过智能视频分析，对穿越警戒面、进入区域、区域入侵等多种危险情况进行分析和报警，保障人员和设备的安全，保障变电所的安全运行。
4. 通过系统联动实现各辅助系统间的信息交互、智能预案和可视化复核。
5. 在环境监测的基础上，通过智能控制实现外部设备的智能控制，远程自动调节环境参数。
